  • Производитель: Waveshare
  • Демо-плате Тип: Другие
  • Размер модели: Core407I
  • Category: STM32 ARM Cortex-M4 Development Board
  • For use with: STM32F407IGT6 (LQFP176 package) Development & Prototyping
  • Onboard MCU: STM32F407IG
  • Feature 2: Clock circuit, USB power management, boot mode selection
  • Feature 3: Pinheaders on both sides for easy expansion, and make it pluggable
  • Feature 4: Removable testing interfaces section, possible to obtain smaller size
  • Debugging interface: JTAG/SWD
  • Place of Origin: Guangdong, China (Mainland)
Описание товара

STM32 Борту Core407I STM32F407IGT6 STM32F407 STM32 ARM Cortex-M4 Развития Основной Совет с Полным IOs

STM32 небольшой совет с STM32F407IGT6 MCU, полный IO расширитель, JTAG/SWD интерфейс отладки

STM32F407IGT6 development board

обзор

Core407I небольшой доска развития STM32, который показываетSTM32F407IGT6устройство как микроконтроллера, поддерживает дальнейшее расширение. это идеальное место для начала разработки приложений с STM32F семьи.

в качестве минимального готова к запуску системы, Core407I объединяет интерфейс USB связи, JTAG/SWD программирования/отладки, часы цепи, управление питанием USB, выбор режима загрузки, и так далее.

кроме того, контактные разъемы на задней стороне позволяют Core407I быть подключен в вашей доски приложений и выступать в качестве основного контура MCU в вашей системе. всепорты ввода/Выводадоступны по заголовкам контактов, и шаг заголовок предназначен как2.0 ммдля достижения меньше размер печатной платы.


что \\ ' ы На Борту

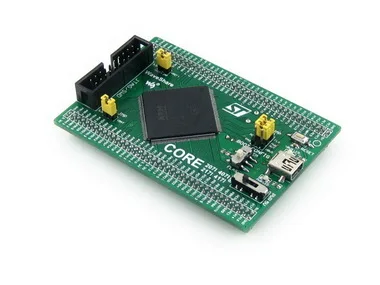

STM32F407IGT6 development board on board resource

  1. STM32F407IGT6:высокая производительность STM32 MCU которая включает:
    • Core:Cortex-M4 32-разрядный RISC
    • характеристика:полный набор однотактных DSP инструкций
    • рабочая Частота:168 МГц, 210 DMIPS/1.25 DMIPS/Мгц
    • рабочее Напряжение:1.8 В-3.6 В
    • пакет:LQFP176
    • воспоминания:1024kB Flash, 192 кб SRAM
    • MCU коммуникационные Интерфейсы:
      • 3 x SPI, 4 х USART, 2 х UART, 2 х I2S, 3 х I2C
      • 1 х ФКЦБ, 1 х SDIO, 2 х CAN
      • 1 x USB 2.0 high-speed/full-speed устройство/хост/OTG контроллер с выделенным DMA, ULPI и на-чипе полной скорости PHY
      • 1x10/100 Ethernet MAC
      • 1x8 до 14-битным интерфейсом параллельного камеры
    • AD & DA преобразователи:3 х AD (12-бит, 1 s, акции 24 каналов); 2 х Д. А. (12-разрядная версия)
    • отладка/Программирование:поддержка JTAG/SWD (серийный провод отладки) интерфейсы, поддерживает ИАП

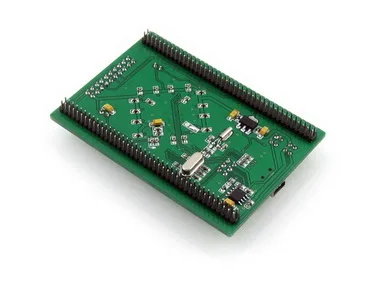

  2. AMS1117-3.3 (на нижней стороне),3.3 В регулятор напряжения
  3. MIC2075 (на нижней стороне),на борту устройства управления питанием USB
  4. выключатель питания,питание от 5Vin или соединение USB
  5. режим загрузки,для конфигурирования BOOT0 штифт
  6. индикатор питания
  7. VBUS LED
  8. кнопка сброса
  9. 8 М кварцевый генератор (на нижней стороне)
  10. 32.768 К кристалл (на нижней стороне),для внутреннего RTC с калибровкой
  11. JTAG/SWD интерфейс:для отладки/программирования
  12. USB интерфейс
    • в качестве УСТРОЙСТВА, используется для установления USB связь между ПК и STM32 развития борту
    • как ХОЗЯИН, подключение к USB устройств, таких как USB флэш-накопитель через USB OTG кабель
  13. булавки MCU расширитель,VCC, ЗЕМЛЯ и все Ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  14. 5Vin выносной,5 В питания не требуется при использовании USB HOST/OTG
  15. USB HOST/OTG перемычка
    • короткая перемычка при использовании USB HOST/OTG
    • открыть перемычку для отключения от порта Ввода/Вывода
  16. VBAT перемычка выбора
    • короткая перемычка использовать системы питания
    • открыть перемычку для подключения VBAT к ВНЕШНЕМУ ИСТОЧНИКУ питания, таких как батареи
  17. VREF перемычка выбора
    • короткая перемычка для подключения VREF + VCC
    • открыть перемычку для подключения VREF + другие pin-код через перемычку

фотографии


примечание:

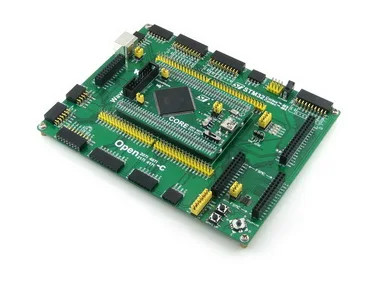

Core407I предоставляет JTAG/SWD интерфейс отладки, пока не интегрировать любую функцию отладки, отладчик не требуется.
материнская плата и программист/отладчик в фотографии НЕ включены в цену.


JTAG/SWD Интерфейсы

на рисунке 1, на рисунке 2 показана заголовка распиновка JTAG, SWD интерфейс соответственно

рисунок 1.Заголовок JTAG Распиновка
JTAG Header Pinout
рисунок 2.SWD Заголовка Распиновка
SWD Header Pinout

Ресурсы для развития

Core407I STM32 поставляется с Руководством Пользователя CD в том числе ресурсов развития перечисленных ниже:

  • сопутствующее программное обеспечение (KEIL и т. д.)
  • примеры в C
  • схема (PDF)
  • разработка документации

размеры

STM32 MCU core board dimensions


пакет Содержит

  1. Core407I развития борту х 1
  2. тип USB к Mini-B кабель x 1
  3. руководство пользователя CD x 1
